Complex mechanisch ontwerp
Deze Pan & Tilt is een op afstand bestuurbaar statief dat op een onderwaterrobot wordt geplaatst t.b.v. montage van een lamp, camera en/of andere apparatuur. De Pan & Tilt wordt gebruikt bij diepzeeonderzoek tot 4000m diepte. Uniek aan dit ontwerp is de mogelijkheid oneindig te roteren om beide assen.
Mijn aandeel in de ontwikkeling van dit product is het complexe mechanisch ontwerp van de Titanium behuizingsdelen en interne onderdelen. Daarbij heb ik o.a. rekening gehouden met zeer kleine toleranties, drukbestendigheid, lagerpassingen, dynamische en statische afdichting.
I.s.m. electrical engineer, software engineer en elektronicawerkplaats heb ik ervoor gezorgd dat o.a. sleepringen, microcontrollers, elektromotoren met gearbox + rem een plek krijgen in het product en allen naar behoren werken.
Elektronica
Als toevoeging op mechanisch ontwerp heb ik ook een aantal uitstapjes naar elektronica en elektrotechniek gemaakt.
Hier is een aantal producten te zien met daarin voeding, communicatie- en videosignaal verbindingen.
De schema’s die ik heb getekend zijn gebruikt voor het aansluiten van producten en testopstellingen.
Renderingen
Deze renderingen heb ik gemaakt in SolidWorks Visualize.
De afbeeldingen zijn gebruikt om de klant te overtuigen van mijn (concept)ontwerpen. Als voorbeeld zijn renderingen van twee productverpakkingen en een mobiele bar te zien.
Ontwikkeling van diverse behuizingen
Deze behuizingen zijn ontworpen om zware omstandigheden van 4000m waterdiepte te weerstaan. De onderdelen zijn CNC gedraaid uit
Titanium. Intern is gebruik gemaakt van POM (plaatsing componenten) of Aluminium (koeling en plaatsing).

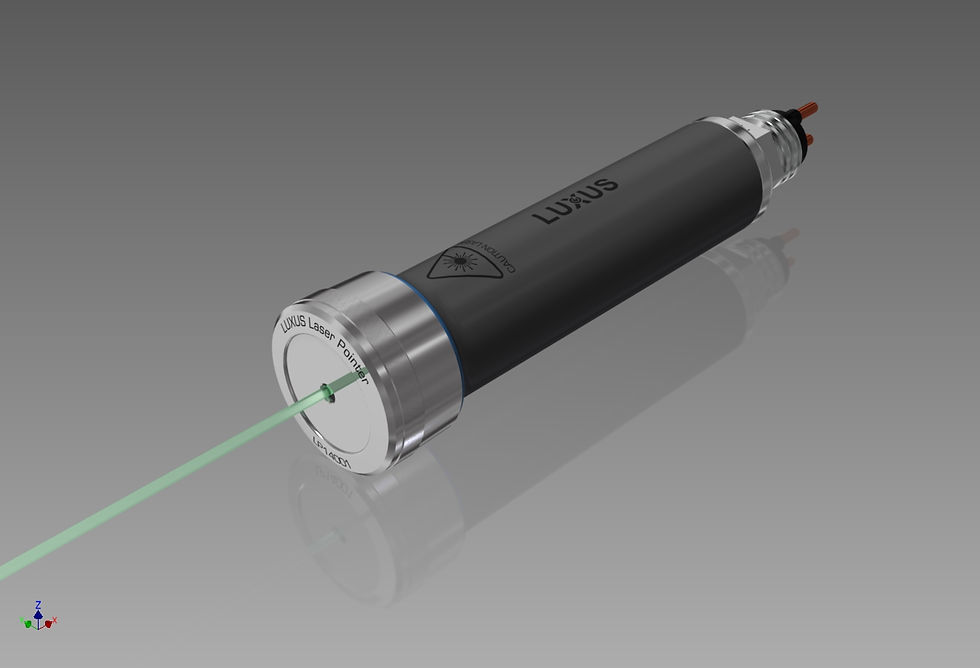

Mijn inbreng is het ontwikkelen van diverse varianten zoals Laserpointer, diverse koellichamen voor PCB’s, LED's, LED-drivers en lasermodules.
Daarbij ben ik verantwoordelijk geweest voor alle technische documentatie en voor de begeleiding van productie, assemblage en tests.
Functioneel ontwerp i.c.m. vormgeving
Ontwikkeling van complete voorvork assembly, van marktonderzoek tot full-scale prototype. Bij dit project is zijn een betrouwbare, goede mechanische werking en aantrekkelijk visuele vormgeving belangrijk geweest. Ook waren kostenefficiëntie en 'design for assembly' belangrijke aandachtspunten.
Tijdens het ontwerpen heb ik extra aandacht gehad voor het CNC frezen van dubbelgekromde oppervlakten met beperkte productiemiddelen. Als eindresultaat voor dit project heb ik een zeer gedetailleerd productiedossier opgeleverd met o.a. een samenstellingstekening met BOM.
Bent u op zoek naar een ervaren Mechanical Design Engineer voor de ontwikkeling van een nieuw product, machine of andere technische uitdaging? Neem dan contact op met mij, ik bespreek graag de mogelijkheden.
